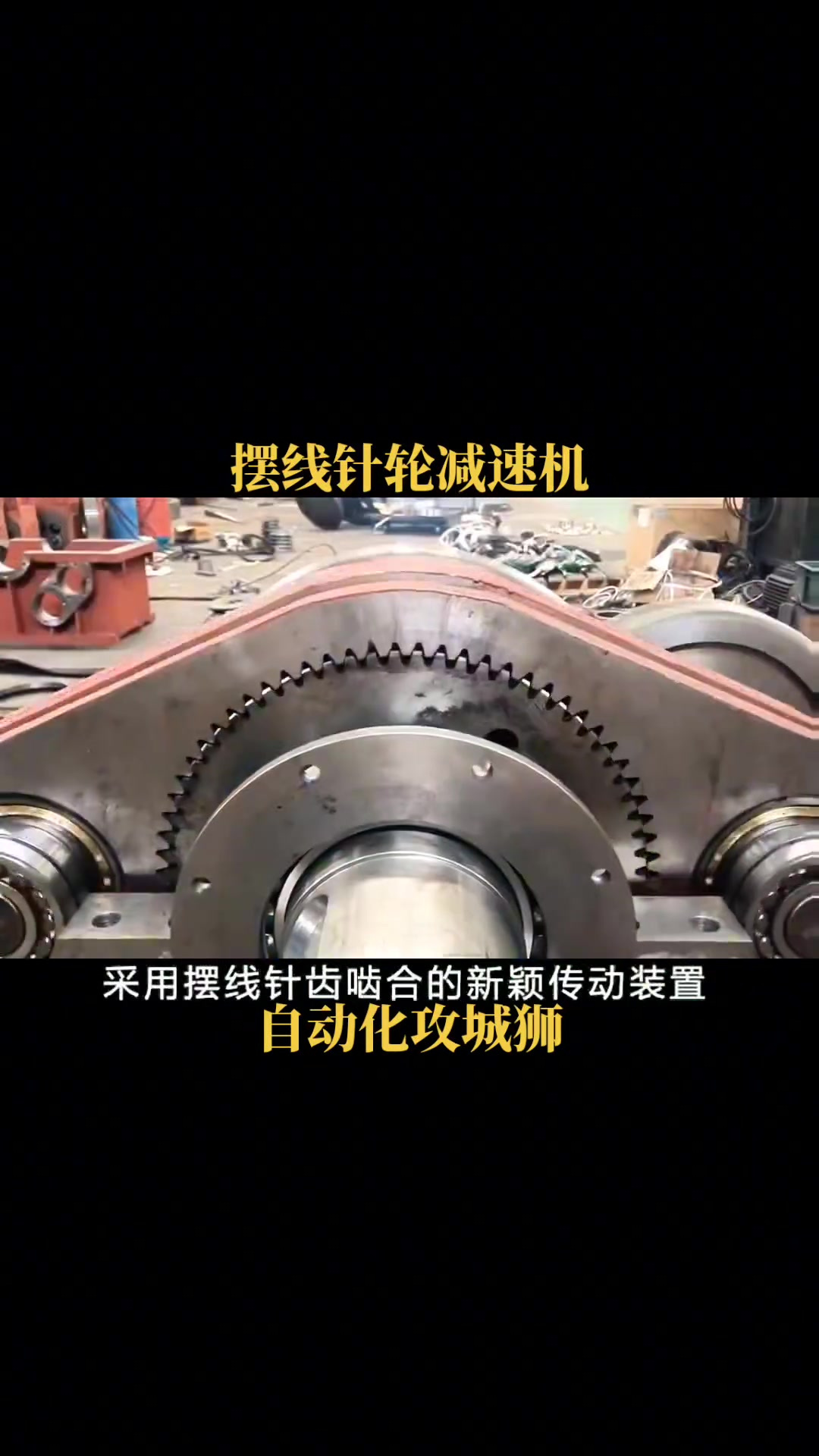

1、然后放入间隔环，这是一个比摆线轮稍小的铁圈接下来是关键步骤，将另一片摆线轮放入，确保其钢印字与下片摆线轮的字朝上，并且错开180度，位于同一直线上，而非重合这一点非常重要在摆线轮的孔里放入轴套，并用手转动检查是否能平稳转动如果一切正常，即可装上机座部分，完成摆线针轮减速机的；在安装摆线针轮减速机时，若需在其输出轴上加装联结件，如连轴器皮带轮链轮等，应避免使用直接垂击力法因为该减速机的输出轴结构无法承受轴向的垂击力，应使用轴端螺孔旋入螺钉压入联结件在基础上安装减速机时，应确保输出轴与相联部件的相关尺寸正确校准转动轴的同轴度时，应控制在连轴器；1首先把减速机法兰放好，2找到摆线轮上的标记号朝上放下去两个摆线轮的标记朝上放置，并是180度，这样才可以使两个摆线轮的孔径同心，放置摆线针套3放偏心套轴承4放中间的间隔环5放另外一片摆线轮找好标记号和下面一片摆线轮的标记号呈对角180°放下去6放下轴套摆好7机；摆线针轮减速机是一种采用摆线针齿啮合的新型传动装置，其工作原理是行星式传动原理该减速机由输入部分减速部分和输出部分组成在输入轴上，有一个错位180°的双偏心套，其上装有两个称为转臂的滚柱轴承这些滚柱轴承形成了H机构摆线轮的中心孔是偏心套上转臂轴承的滚道，同时摆线轮与针齿轮。
2、摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置摆线针轮减速机全部传动装置可分为三部分输入部分减速部分输出部分 在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿；行星摆线减速机的安装方法1 准备工作在安装行星摆线减速机之前，需要进行一些准备工作首先，清洁安装位置，确保没有杂物和污垢其次，检查行星摆线减速机的零件是否完整，并进行必要的润滑2 安装位置选择选择合适的安装位置非常重要行星摆线减速机应安装在平稳的基础上，避免受到外界震动和冲击；摆线针轮减速机要检查两片摆线轮是不是一对摆线轮的制造是以对即一付为单位的购买也是一对或者一付一付的买，每一付的单只摆线针轮不能够换用，而且摆线轮的两片轮在生产过程中是不分开的一对的概念是两片摆线轮能完全重合即有钢印字的一面同时向上重叠放置时，包扩轴承孔，十孔轴；首先，将底座放置在安装位置上，并使用水平仪进行水平校准然后，使用螺丝刀将底座固定在地面或机械设备上，确保底座稳固可靠安装摆线针减速机在安装摆线针减速机之前，我们需要先将其与电机连接首先，将电机与摆线针减速机的输入轴对齐，并使用螺丝刀将其固定在一起接下来，将输出轴与所需的机械设。
3、摆线针轮减速器的组装其实非常简单，关键在于准确地对齐内部的部件首先，你需要将两片轮子放置在适当的位置上，确保它们之间相错180度的角度这一步骤至关重要，因为角度的偏差可能会导致减速器在运转过程中产生异常噪音或无法正常工作接下来，你需要仔细检查每个部件是否都已正确安装，确保没有遗漏任何。
4、组装过程中，还需要注意润滑，确保所有移动部件之间有足够的润滑，以减少摩擦和磨损此外，检查每个部件的紧固情况，确保所有螺钉和螺栓都已正确拧紧，防止在运行过程中出现松动或脱落最后，进行全面的功能测试，确保摆线针轮减速机能够正常运行，达到预期的效果总之，摆线针轮减速机的组装需要遵循严格的；摆线针轮减速机是一种行星减速机，其内部结构为差齿式，包含内齿和外齿，齿型为摆线型此类减速机通常以面输出，空回以及背隙较小，进口通常可控制在10弧分以内运行原理方面，摆线针轮减速机基于少齿差行星传动原理行星轮摆线轮具有摆线齿，太阳轮针轮为针齿针轮齿数Zp与摆线齿轮数Zc；找到两个摆线轮的标记，这个标记有的是字母，有的是数字，各个厂家的标法不一样，但两个摆线轮的标记是完全相同的，如果不相同说明不是一套的，摆线轮必须成套使用，如果其中一个损坏要两个一起更换将一个摆线轮放进针齿壳，记住有标记的一面朝上将装好轴承的偏心轴套装在输入轴上，放上隔环；在安装摆线针轮减速机的输出轴上，必须避免直接使用锤击的方式加装联轴器皮带轮或链轮等连接件当在基础上安装减速机时，需要确保减速机的安装中心线标高水平度以及与基础相连部分的相关尺寸准确无误在调整传动轴的同心度时，应确保其不超过联轴器允许的范围选择质量过硬信誉高售后服务完善的；具体操作时，首先需要检查每片减速机上的标记，并将它们对角安装如果安装角度不对，可能会导致部件无法顺利装配正确安装是保证减速机正常运行的关键苏州传菱精密是一家专业从事进口摆线减速机生产的企业该企业提供的摆线减速机具有较高的精度和稳定性用户在安装过程中，除了注意标记对角安装外，还。
5、安装时可先将下面个摆线盘装好，在其紧靠柱销处的机壳上相应位置打个记号1，然后将偏心套已装好滚子轴承连同上侧摆线盘安装在针齿壳内，并在针齿壳上摆线盘紧靠柱销的对应位置打上记号2或180度方向打记号3，然后再将装好针齿壳按记号12成180度或记号13重合即可安装好，安装时为。
