CP和PLS有时也被称为PUL是脉冲信号在步进电机的控制中，这些脉冲信号是必不可少的，它们可以推动电机按照设定的方向旋转一定步数CW和CCW信号通常用于双脉冲控制模式CW表示正转脉冲，而CCW表示反转脉冲大多数驱动器都支持单脉冲和双脉冲控制，因此通常通过DIR和PUL来标识EN和FREE信号则表示脱；步进电机驱动器细分和不细分的区别主要体现在控制精度和步进电机的转动角度上控制精度不细分当步进电机驱动器不进行细分时，步进电机的步距角是固定的，例如常见的18°这意味着驱动器每接收一个脉冲信号，电机就会转动18°这种情况下，控制精度相对较低，适用于对位置精度要求不高的应用场景。

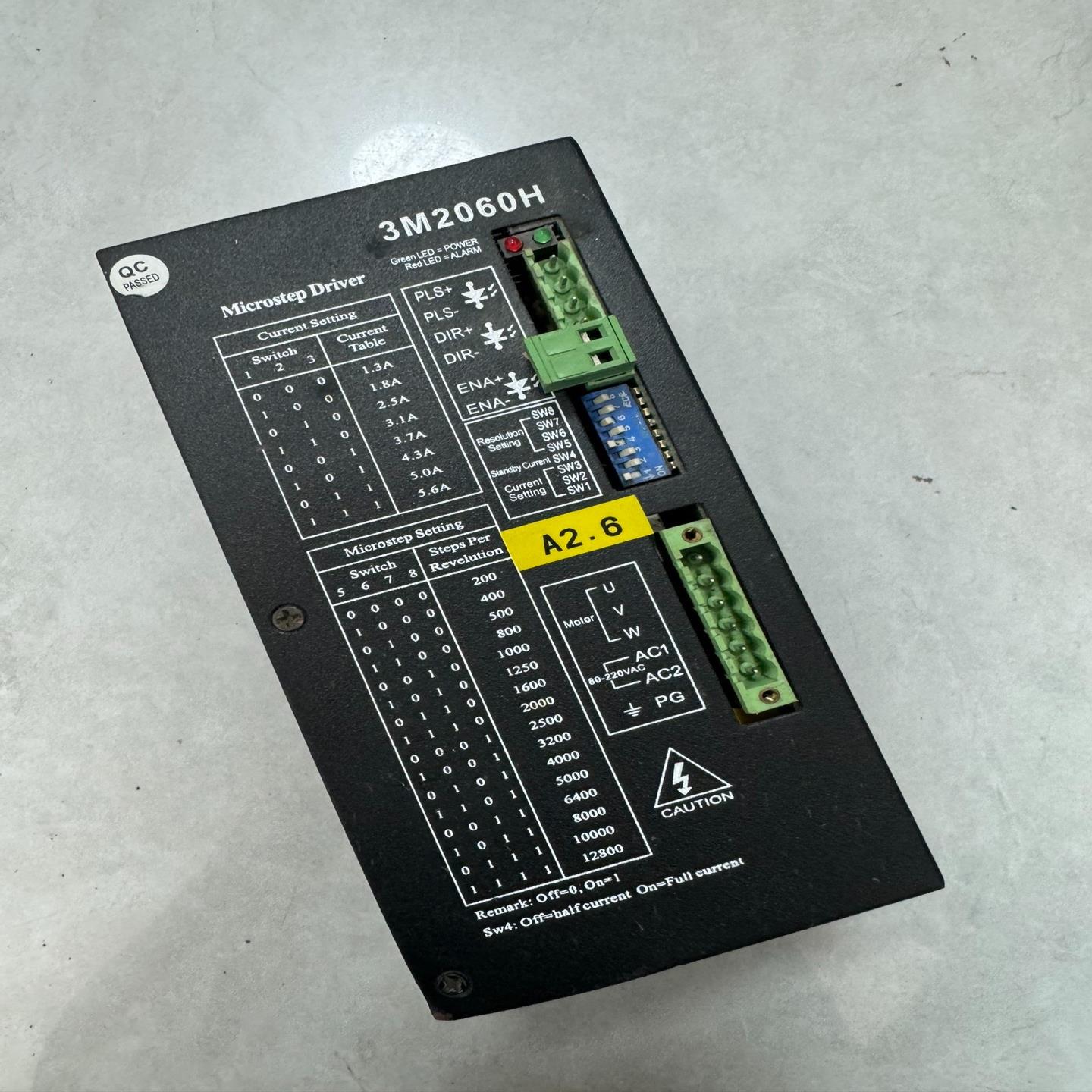

PUL是脉冲输入，DIR是方向脉冲输入，这两个都用PLC的第一个和第二个IO，晶体管输出，5V是外接电源，ENA是使能，用普通的PLC的IO就可以了针对这种情况需要在信号线上串22K的限流电阻，将+5接PLC的+24V，信号线接对应的信号输出接口英纳仕推出的EZM系列驱动器具有PLC专用接线接口，用户无需；步进电机驱动器的控制信号设计遵循特定的逻辑，需要三路信号共同作用才能驱动电机其中，pul信号代表驱动脉冲，每发送一个脉冲，电机就执行一次步进动作dir信号是方向控制信号，决定了电机是正转还是反转ena信号则是使能信号，只有当它处于激活状态时，电机才能被驱动具体来说，pul信号是一个脉冲信号。
ALM是报警信号，当驱动器检测到异常情况时，会通过ALM向外界发出警告ERR则是一个驱动器内部错误信号，驱动器在遇到错误状态时，会将ERR信号传递给外部的主控制器，以便进行相应的错误处理DIR信号用于指示电机的转动方向，在单脉冲控制模式下，该信号决定了电机是向前还是向后转动PUL则是脉冲信号，它；步进电机与驱动器匹配问题可能的原因及解决方案如下欠压报警原因步进电机的额定电压是40V，而你的电源只有24V，导致电机处于欠压运行状态，从而触发驱动器报警解决方案确保电源电压与步进电机的额定电压相匹配，或调整电源电压至满足电机运行需求如条件允许，将电源电压提升至40V或接近此值，以。
要测量步进电机驱动器的脉冲电压，可以使用示波器或多用途数字电表以下是一种简单的方法1 将示波器或数字电表的探头连接到步进电机驱动器的脉冲输入端2 确保步进电机驱动器和测量仪器的接地线相连3 启动步进电机系统并发送脉冲信号4 观察示波器的波形或数字电表的读数示波器可以显示脉冲信号。
步进驱动器故障及维修
1、步进电机驱动器是一种将电脉冲转化为角位移的执行机构以下是关于步进电机驱动器的详细解释工作原理当步进驱动器接收到一个脉冲信号时，它会驱动步进电机按设定的方向转动一个固定的角度步进电机的旋转是以固定的角度一步一步运行的，这种特性使得步进电机能够实现精确的位置控制角位移控制通过。
2、一般来它们的正端+接+5V电源，负端MF接使能即脱机信号，PU接脉冲信号，DR接方向信号，如果是PLC控制，MF和DR只要给一个线圈通断就好，但PU一定要给脉冲信号但是PLC输出和PU，DR连接时需要分别串2K左右的电阻不能直接接，否则容易烧坏驱动dao器因为步进驱动器控制端电压。
3、负端MF接使能即脱机信号，PU接脉冲信号，DR接方向信号，如果是PLC控制，MF和DR只要给一个线圈通断就好，但PU一定要给脉冲信号但是PLC输出和PU，DR连接时需要分别串2K左右的电阻不能直接接，否则容易烧坏驱动dao器因为步进驱动器控制端电压是5V的，接24V时需要串电阻降压。
4、步进电机驱动器原理主要基于以下几点电源提供步进电机驱动器需要提供适合于步进电机所需的电源这是驱动器工作的基础，确保电机能够正常接收并转换电能为机械能信号输入驱动器需要接收脉冲信号和方向信号这些信号通常是按照TTL标准电平进行传输的脉冲信号每输入一个步进脉冲，电机就会步进一个步距。
5、当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度称为quot步距角quot，它的旋转是以固定的角度一步一步运行的可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速和定位的目的5步进电机。
6、用一个步进马达驱动器通常不能驱动两个马达以下是具体原因驱动能力限制步进马达驱动器在设计时，通常针对特定功率和电流范围的步进电机进行匹配驱动两个马达意味着需要同时提供两倍的电流或功率，这很可能超出单个驱动器的输出能力控制精度和稳定性问题步进马达的精确控制依赖于驱动器对电机电流的。
7、步进电机驱动器接线图如下步进电机是8出线红，黄，橙，绿，棕，白，黑，蓝而驱动器上是A+A，B+，B四个接口接线如果电压高于+5V，需要在每个信号口加限流电阻，确保信号线上的电流在10mA左右，一般是如果电压12V，需串1K电阻，如果是24V，需串2K电阻8拍实际上是这样的AABBBA\。
8、步进电机驱动器的使能信号EN又叫脱机信号 当驱动器上电后，步进电机处于锁定状态未施加运动CP脉冲时或运行状态施加运动CP脉冲时，但用户想手动调整电机而又不想关闭驱动器电源，怎么办呢这时可以用到此信号当此信号起作用时一般低电平有效，电机处于自由无力矩状态当此信号为高电平或。
9、D1设置成OFF如果是步进电机驱动器自身发出脉冲，那么将D1设置成ON即可2D2设置的也是驱动器的发出脉冲的方式，但是条件是必须在D1设置为OFF时，D2设置才会生效2D4D6设置的是步进电机工作细分数，即步进电机旋转一圈需要的脉冲数细分越大精度也就越高，但是也越容易产生误差。
步进驱动器接线
DIR为方向信号，在单脉控制时，它是来负责电机正转反转的当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度称为“步距角”，它的旋转是以固定的角度一步一步运行的可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的同时可以通过控制脉冲频率来控制。
