给你二个图自己参考学习修改一下，就可以使用了；不用接触器，只有用倒顺开关 操作方法第一种，在起动回路中不接离心开关，起动绕组和电容器不仅起动时起作用，运行时也起作用，这样可以提高电动机的功率因数和效率，所以这种电动机的运行性能优于电容起动电动机电容运转电动机起动绕组所串电容器的电容量，主要是根据运行性能要求而确定的，比根据起动。
门禁磁力锁接线图方法一将主机上push及gnd两个端口，在电源带有push及gnd的位置分别连接二将出门开关上带有的两个端口，连接在电源的push及gnd上，可随意连接，无正反三最后将门禁磁力锁主机上的gnd及+12V端口，在电源的gnd及+12V上分别连接，要注意正反，不要连接错了磁力锁的安装步骤；用电瓶的负极连接起动机的外壳 正极练级起动机的直流电动机火线 然后用线和直流电动机的火线和电磁火线开关连接起动机3个接线柱接线图解如下图所示，电磁开关绝缘盖上有3个接线柱，分别是接线柱B或30接线柱M或C和启动接线柱S或50起动机4个接线柱接线图解有的电磁开关绝缘盖上。
农用车电启动线路一般是电瓶正极接启动磁力的开关，负极接起动机的打铁，从启动机磁力开关电流表负极电流表正极点火开关1脚点火开关2脚发电机正极调节器正极发电机F级调节器F级点火开关3脚启动继电器开关脚启动继电器负极接地这样就可以了；磁性开关接线图如下接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可三线制接近开关的接线红棕线接电源正端蓝线接电源0V端黄黑线为信号，应接负载而负载的另一端是这样接。
请按下面图片接线，1接电流表+正极，2接全车用电包括发电机和电子调节器+的正极，3接磁力开关的最小的m4螺栓上面，图片制作水平有限见谅不明之处可追问。
磁力开关接线图220v

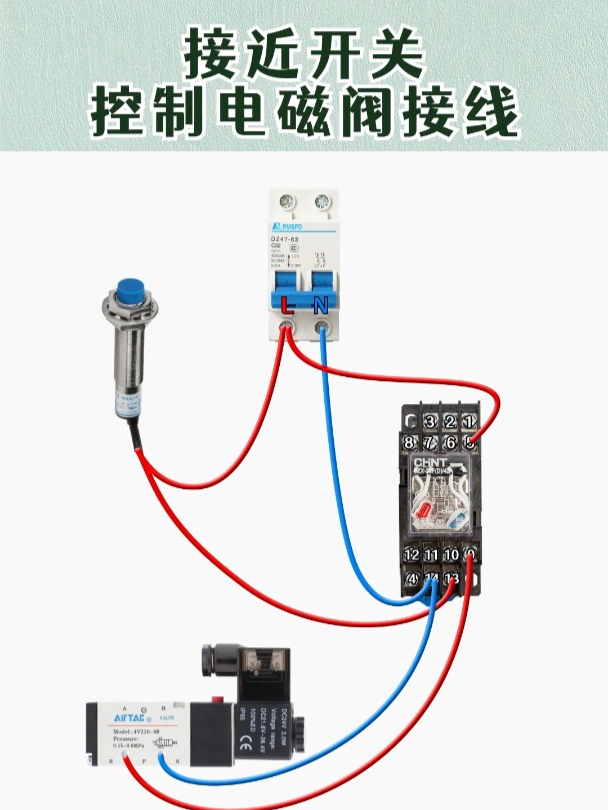

1、磁力开关接线方法 1接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的2两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可3三线制接近开关的接线红棕线接电源正端蓝线接电源0V端黄黑线为信号，应接负载而负载的另一端。
2、同样都是开关，但是此开关非彼开关，这个开关的内部结构要复杂的多，它包含了很多精密的零部件，并且各个零件连接在一起工作的技术非常巧妙正是因为它的复杂性和先进性，所以小兔有必要通过它的说明书来，来介绍一下它的使用方法，注意事项和维护方法，还有他的开关接线方法一般家庭用电要有三根线才。
3、NC是常闭接点，C是公共端，也就是C和NO是通电是闭合，C和NC是断电是闭合门禁主机应该有PUSHNO，GND两个端子，分别接在电源上的PUSH和GND上出门开关有两个端子也分别接在电源的PUSH和GND上，这个没有正反之分电源上的NC和GND分别接在这个图上的1和2上，切记不要接反了。
4、两个磁力开关和一个继电器就够了，另外加一个船形开关，如图。
磁力开关线路连接
1、磁性开关符号 磁性开关符号大多在画电路图中使用，下图为常见的磁性开关符号和电路图中出现的短路器符号磁性开关特点 有PPPVDF材质可适用于强酸碱场所SUS 304316金属材质适用于高温高压桶槽接线盒规格最齐全，有塑料铝合金不锈钢防爆型，防护等级IP65以上接点容量50W250VAC SPST或 30W。
2、两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择PLC数字量输入模块一般可分为两类一类的公共输入端为电源正极，电流从输入模块流出，此时，一定要选用NPN型接近开关另一类的公共输入端为电源负极，电流流入输入模块，此时。
3、电磁起动器接线如下图电磁启动器的安装调整使用 1电磁启动器使用前应注意以下事项a各零部件有无因运输而损坏，松驰或遗失b隔爆面是否完好，间隙是否符合要求，否则不予使用c起动器铭牌上的技术数据是否与所控制的电机参数相符合d起动器下井前必须在井上进行严格的试验检查。
4、接线图示电磁开关的绝缘盖上有三个关键端子，分别为端子B或30端子M或C和起动端子S或50在接线时，务必区分清楚电瓶连接正极线应连接到启动机磁力开关的大型螺丝即大接线柱，负极线则连接到启动机的打铁部分总的来说，汽车启动马达的接线是一个细致的过程，务必使用绝缘线材。
