表控气缸控制器接线参考下图接线很简单，分为三部分输入输出和电源1电源采用直流24V的开关电源2气缸使用直流24V的电磁阀可以直接驱动，直接接到控制器的输出端电磁阀的正极接到DC+端，电磁阀负极接到Y输出端3开关和感应开关接到输入端感应开关可以使用接近开关光电开关或磁性开。
棕色接+24V，蓝色接出线，给PLC或其他电路220V。
接线步骤如下三个磁性开关直接接到控制输入端X1X2X3的端子上，脚踏开关则连接到X4的输入端子上两个电磁阀可以直接接入控制器的输出端Y1和Y2的端子上，而继电器则应接到输出端Y3的端子上继电器的接点将驱动交流接触器的线包，从而控制电机的主回路和电器的工作具体的控制功能设置，您可以在。
左面是直流24V电源接线端子用于接开关电源，右面是输出端子用于接输出控制的负载，例如气缸的电磁阀等，还可以接继电器，通过继电器及交流接触器控制电机等交流负载下面一排端子是控制器输入端的端子，可以接启动开关停止开关感应开关脚踏开关等，感应开关可以接磁性开关接近开关光电开关等输入。
1如果需要将电磁阀串联使用，在选择电磁阀的时候需要使用供电电源的一半，例如下图中供电电源是直流24V控制器输出电压也是直流24V，两个电磁阀都选用直流12V的电磁阀，除了对电压的要求还要对电磁阀线圈的电阻有要求，两个电磁阀线圈的电阻值要相同，或尽量接近，否则会导致串联后两个电磁阀两端的电压会不。
1 蓝色线接P端，红色线接24V+端2 将这个磁性开关串联接入控制系统3 在电路中，此磁性开关可视为一个SB型开关。

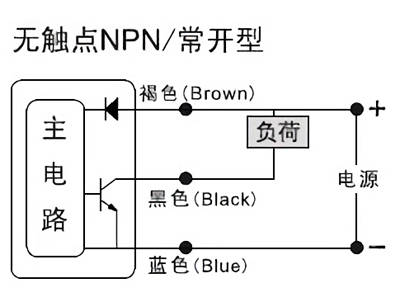

+，蓝线接在负电位，黑色线串接负载再接至正电位+三线式无接点PNP型感应开关接线一般接线方式，在接线是一定要使用DC直流电源，注意黑色接线，错接导致开关烧毁，棕色线接在正电位+，蓝色线要接在负电位，黑色线串接负载再接至负电位，另外以上两种型式分串联接线和并联接线方式。
磁性开关不能直接接电源，中间一定要串联电阻，否则会把指示灯烧毁但有时磁性开关仍可工作更多磁性开关问题，气动资料，请参考“SMC气动服务网”磁性。
