如图所示蓝线分别是一档二档三档无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子，转子中间有直接注塑成型的轴套，通过高性能陶瓷轴固定在壳体中，电机的定子与电路板部分采用环氧树脂胶灌封于泵体中，定子与转子之间有一层薄壁隔离，无需配以传统的机械轴封，因而是完全密封电机的扭力是通过。
磁力驱动泵壳体部分主要由以下几个组件构成1 泵体作为磁力泵的核心外壳，泵体通常由金属或工程塑料制成它容纳了泵的进口和出口，以及内部的旋转部件，如叶轮和叶片，蜗壳等2 磁性隔离壳体这一部分利用磁性隔离技术，将泵的驱动部分和被驱动部分隔离开来，以实现无泄漏和无密封的运行磁性隔。
齿轮泵的工作原理主要体现在其内部结构上驱动齿轮，也就是外转子，装有内齿，它带动内部的内转子在密封的泵体内沿相同方向旋转泵体和前端盖通过月牙形区域分隔出吸入口和排出口当转子转动时，吸入口处会产生负压，液体因此被吸入，随后转子将液体推送到排出口，经过压力作用排出泵体，从而实现了液体。
磁力驱动齿轮泵产品具有诸多优点，能够确保输送液体的平稳性，避免出现脉动振动和噪音问题其设计使得泵在运行过程中，液体流动更加顺畅，减少能量损失，显著提高了工作效率此外，磁力驱动齿轮泵具备出色的自吸性能无需外部辅助装置，便能在启动时实现液体的自动吸入，简化了泵的安装和使用流程这使得设。
氟塑料磁力泵是一种运用现代磁力学原理制造的化工流程泵，通过永磁体实现无接触间接传动它的工作原理是当电动机驱动外转子即外磁钢旋转时，通过磁场的作用，磁力线穿过隔离套，带动内转子即内磁钢旋转以及叶轮同步旋转由于介质完全被静止的隔离套封闭，这样就达到了无泄漏地输送介质的效果，有效。
CQBF型氟塑料磁力驱动泵是一种特别设计的泵，其关键特性在于磁力耦合传动，这使得它与传统的轴传动式离心泵不同，完全避免了动密封点，从而显著减少了跑冒滴漏的问题泵体的过流部件由氟塑料工业陶瓷制成，具有极强的耐腐蚀性和密封性，不会老化，且无毒素分解的顾虑，这是一种重要的耐用性。
在传动原理方面，磁力泵和屏蔽泵都是依靠空间磁场作用来传递力或转矩，区别在于磁力泵的磁场由永磁体提供的永磁场，而屏蔽泵的磁场由交变电流形成的交变磁场在无泄漏原理方面，两者都依靠静止元部件组成能够承受压力的屏蔽密封腔体，将叶轮等转子部件包封在内，实现动密封到静密封的转换磁力泵通过隔离套。
CQ不锈钢磁力驱动泵是永嘉县良邦泵阀有限公司开发的产品，采用了现代磁学原理，利用内外磁钢进行推拉传递，通过隔离套将液体封闭，实现了静密封代替动密封，有效解决了传统泵机械密封的泄漏问题这种泵的设计符合国标标准，其性能达到了国际同类产品的先进水平该泵选用不锈钢高强度工程塑料和氮化硅陶瓷等耐。
磁力驱动泵的壳体通常包括以下几个组成部分泵体泵体是磁力泵的主要外壳，通常由金属或工程塑料制成泵体内部包含了泵的进口口和出口口，以及泵的内部结构，如叶轮叶片蜗壳等磁性隔离壳体磁力驱动泵通常采用磁性隔离技术，将泵的驱动部分和被驱动部分隔离开，以实现无泄漏无密封的特点磁性。
磁力驱动泵和屏蔽泵都是在泵的传动系统中采用非接触式传动的技术它们的区别如下工作原理不同磁力驱动泵通过磁力传动来驱动叶轮转动，无需机械接触，从而实现密封而屏蔽泵则是通过叶轮的离心力使液体在隔板和叶轮之间形成密封屏障，达到密封效果精度不同磁力驱动泵的传动精度相对较高，因为其采用。
该设备的启动步骤并不复杂，只需要灌引液体后即可正常启动，在启用时注意不要处理硬质颗粒较多的介质，同时对于初次启用的磁力泵，要先进行手动盘泵并确认机泵紧固件无松动，详情可参阅以下内容磁力驱动泵 关于磁力驱动泵怎么用，可以先来了解这一设备的启动方式，详细的使用步骤如下1需要将泵体周边。

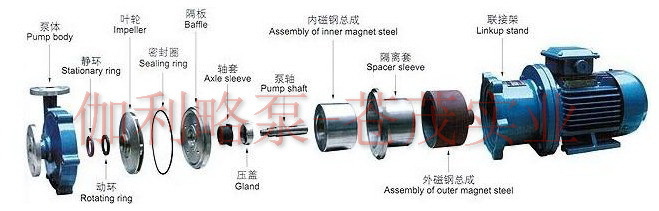

磁力泵，即磁力驱动泵，是通过永磁联轴器工作原理应用于离心泵的一种创新产品这款泵设计合理，工艺先进，具有全密封无泄漏耐腐蚀等特点它主要由泵磁力传动器电动机三部分构成关键部件磁力传动器包括外磁转子内磁转子及隔离套当电动机驱动外磁转子旋转时，磁场能穿透空气隙和非磁性物质。
磁力驱动泵在使用过程中，可能会遇到轴承损坏轴折断流量不足扬程不足以及打不出液体等问题针对这些问题，可以采取以下措施进行排除解决首先，磁力驱动泵的轴承损坏主要原因是泵断水或泵内有杂质为了延长轴承寿命，需要保证圆筒形联轴器内外磁转子间的同轴度请求其次，磁力驱动泵的泵轴折断的原因。
在运转中，如发现异常声音或振动等，必须迅速查清原因，排除故障小于最小流量时，不应运转泵的正常工作状态必须是合同要求的性能参数范围，否则影响泵内轴向力常温结构磁力泵钕铁硼磁材料严禁“高温”扫线磁力驱动泵在使用过程中往往会出现磁力泵轴折断磁力泵轴承损坏磁力驱动泵打不出液体。
CQB型磁力驱动泵的安装与调试需要遵循特定步骤，以确保其正常运行首先，磁力泵应水平安装，避免垂直放置，以减轻塑料泵体对管路的负担若需在特殊情况下垂直安装，务必确保电机朝上，确保电机的稳定运行对于抽吸液面高度，若高于泵轴心线，启动前只需打开吸入管道阀门即可若液面低于轴心，必须在管道。
