1、常见的三路四段开关接线方法如下1 将白色线黄色线和蓝色线分别连接到三组LED灯驱动电源的输入端2 将红色线连接到输入线火线的开关上3 将第二条黑色线连接到输入线的零线4 最后一条黑色线是公用零线，连接到三组灯驱动的另一端零线端接线图可以参考附图；LED电源驱动器的接线方法1交流电源接线LED电源驱动器的输入端需要接入交流电源，一般为220V或110V交流电在接线时，应先将电源线插入电源插座，然后将电源线的另一端接入LED电源驱动器的输入端在接线时，应注意电源线的极性，确保接线正确2LED灯具接线LED电源驱动器的输出端需要接入LED灯具，一般为。
2、四相八线步进电机接法 步进电机是8出线红，黄，橙，绿，棕，白，黑，蓝而驱动器上是A+A，B+，B四个接口接线，如图所示也可以用万用表确认电机八根引线的极性，然后再对应接线，确定引线记性步骤如下1先用万用表测量8个引线之间的电阻，可判断出4组线圈引线2只接16，28。
3、以禾川伺服为例，其接线图如下所示1如果想用220V的电压控制3相220V电机，需要将P0631由0改为1，这样，二相220V即可以驱动三相220发伺服电机主要针对1KW以上的2如果发现来回重复精度不够，并且出现单方向偏差很大时，将P0641原来的数值40改为100这样精度就是非常高的了3禾川伺服；伺服电机正转和反转的接线方法如下电源接线伺服电机的电源接线分为两种，一种是单电源接线，一种是双电源接线单电源接线将伺服电机的电源正极和负极连接到同一个电源上双电源接线将伺服驱动器的地接到一起，伺服电机的电源正极接到伺服驱动器的电源正极，电源负极接到伺服驱动器的电源负极编码器；这个驱动器的信号口是差分口，有三种接线方式1差分接线方式2共阳接线方式3共阴极接线方式上图为共阳接线方式，如果信号是+5V，无需限流电阻；首先，伺服驱动器最基本的接线就是电源接线一般情况下，伺服驱动器的电源需求为220V或380V的交流电在接线时，应将接地线分别接到伺服驱动器和电源设备上，确保设备安全可靠此外，还需要注意电源线的粗细和质量，尽量选择质量好导电性强的线缆，以减少电线阻抗对机械系统控制的影响其次，伺服驱动器；步进电机驱动器的接线方式取决于控制方式，常见的有两种脉冲+方向和双脉冲如果采用脉冲+方向的方式，并且PLC作为脉冲输出口，那么接线顺序应该是这样的+24V电源连接到驱动器的脉冲+输入端PP，pp为驱动器的脉冲负输出端，连接到PLC的Y0输出口，然后通过com0端口连接到0V地线，同时在脉冲线路上串接；伺服驱动器三相220接单相的方法如下准备一个三相220V电源和一个单相220V电源，将伺服驱动器的电源输入端子按照正确的接线方式接在三相220V电源上，将单相220V电源接入伺服驱动器的L1L2L3端子，同时将空气开关接入伺服驱动器的控制电路中，这样就可以实现从三相220V电源向单相220V电源的转换。

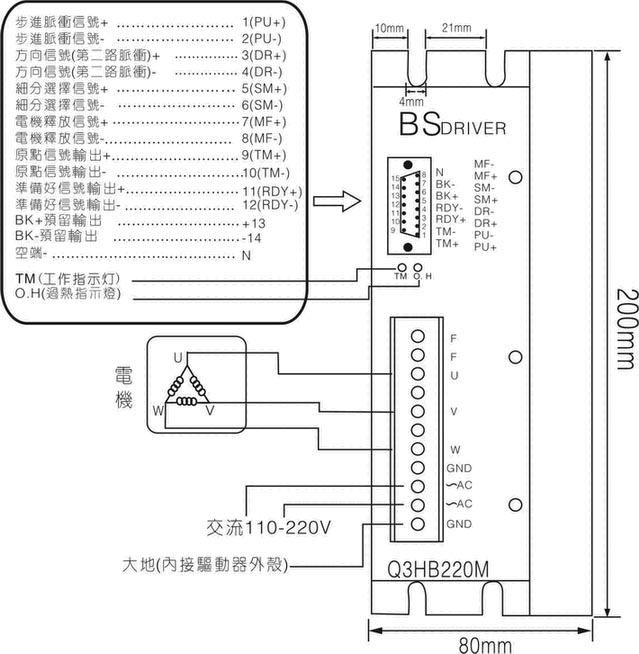

4、驱动器接线方法1电源接线驱动器的电源接线需要注意以下几点1电源电压必须与驱动器额定电压相符，否则会影响设备的正常运行2电源接线必须牢固可靠，接线端子应该紧固，不得出现松动现象3电源接线应该避免与其他信号线或控制线混淆，以免产生干扰2电机接线驱动器的电机接线需要注意以下几点；一步进电机与步进驱动器的接线 电源接线步进驱动器电源通常步进驱动器需要接入直流电源如DC24V，具体电压需参考驱动器说明书将电源的正负极分别接入驱动器的对应电源接口步进电机电源如适用部分步进电机也需要单独供电，接线方式与驱动器类似，需确保电压匹配控制信号接线脉冲信号PUL；L1L2L3是主电源，单相220V接L1和L3，三相时，这三个都要接L1CL2C是控制电源松下伺服接线原理图 第三张图中的东东，叫工业串口服务器串口服务器是一款智能协议转换器，为RS232RS485串口到TCPIP网络之间完成数据转换的通讯接口转换器提供RS232RS485终端串口与TCPIP网络的数据双向；LED驱动器接线步骤1 确定电源线和LED灯的连接位置2 按照驱动器上的指示符号，将电源线正确接入驱动器3 将LED灯的一端接入驱动器输出端口4 检查接线无误后，通电测试详细解释确定连接位置 在接线前，首先要明确LED灯和电源的位置了解电源的电压和电流参数，确保与LED驱动器兼容正；以下简述主要接线步骤1 主电路接线将交流电源接入驱动器的主电源输入端，注意电源规格要匹配对于三相电源，需对应接入UVW端子单相电源则接入指定端子同时，连接电机的动力线到驱动器的电机输出端，确保相序正确，以免电机反转2 控制电路接线连接控制信号输入线，如脉冲信号方向信号等。
5、PUL是脉冲输入，DIR是方向脉冲输入，这两个都用PLC的第一个和第二个IO，晶体管输出，5V是外接电源，ENA是使能，用普通的PLC的IO就可以了针对这种情况需要在信号线上串22K的限流电阻，将+5接PLC的+24V，信号线接对应的信号输出接口英纳仕推出的EZM系列驱动器具有PLC专用接线接口，用户无需。

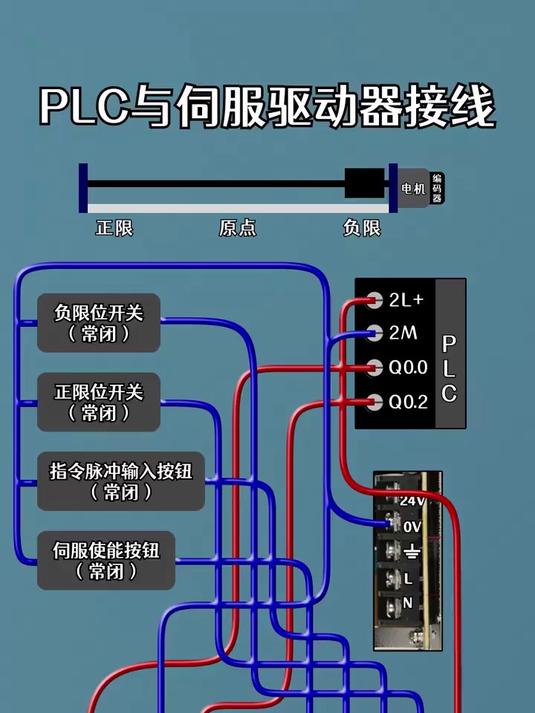

6、步进电机驱动器的接线方式取决于控制方式，是脉冲+方向还是双脉冲如果PLC输出脉冲，Y0为脉冲输出口，那么接线顺序应为+24V连接到驱动器脉冲+输入端PP，然后PP连接到Y0，再通过一个1kΩ的电阻连接到COM0，最后COM0连接到0V请注意，每个脉冲输入都需要串联一个1kΩ的电阻对于方向控制，接线方式。
